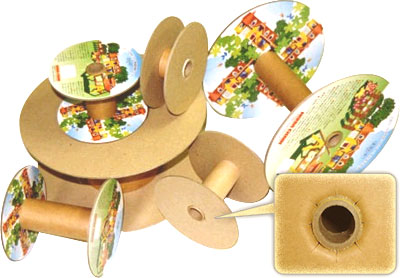

現在はプラスチック、その他複数の素材で構成されたリールが多く使用されていますが、弊社の「エコリール」は再生紙と接着剤のみで構成されているため、リサイクルがし易い製品です。
構造的には鍔(ツバ)の中心部に切込みを放射状に入れ、そこに外紙管と内紙管でがっちりと挟み込み外れにくく、ほぼ直角に組立てています。
鍔の厚みを増やす事で強度も増す事が出来ます。
又、鍔の両面や胴部にカラフルな印刷を施すことで、貴社製品のPR、イメージアップにも役立てる事が出来ます。
寸法表
鍔(ツバ)径 | 胴径 | 内幅 | 穴径 | 鍔厚 | 全長 | 製品重量 | 特性 |
---|---|---|---|---|---|---|---|
120 | 40 | 31.5 | 19 | 3 | 37.5 | 77g/個 | - |
120 | 40 | 70 | 19 | 3 | 76 | 97g/個 | - |
120 | 40 | 105 | 19 | 3 | 111 | 118g/個 | - |
180 | 60 | 156 | 45 | 2 | 160 | 187g/個 | - |
200 | 40 | 72 | 19 | 4 | 80 | 243g/個 | - |
200 | 40 | 110 | 19 | 4 | 118 | 265g/個 | - |
200 | 40 | 172 | 19 | 4 | 180 | 300g/個 | - |
200 | 40 | 240 | 19 | 4 | 248 | 340g/個 | - |
200 | 61 | 176 | 45 | 2 | 180 | 208g/個 | - |
250 | 130 | 130 | 31 | 4 | 138 | 623g/個 | - |
300 | 130 | 130 | 31 | 4 | 138 | 870g/個 | - |
300 | 130 | 152 | 31 | 4 | 160 | - | |
300 | 130 | 195 | 31 | 4 | 203 | 995g/個 | - |
350 | 150 | 134 | 31 | 4 | 138 | 1040g/個 | - |
400 | 295 | 251 | 51 | 4.1 | 259.2 | 1627g/個 | 耐水タイプ |
460 | 72 | 400 | 51 | 8 | 416 | 2468g/個 | - |
460 | 306 | 310 | 51 | 8 | 326 | 2565g/個 | 耐水タイプ |
上記以外の寸法や特殊品についても、ご相談下さい
